高精度纏繞生產線

訂貨名稱：

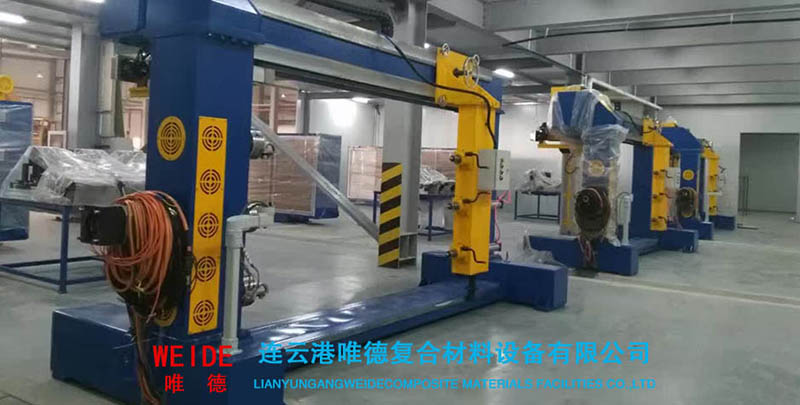

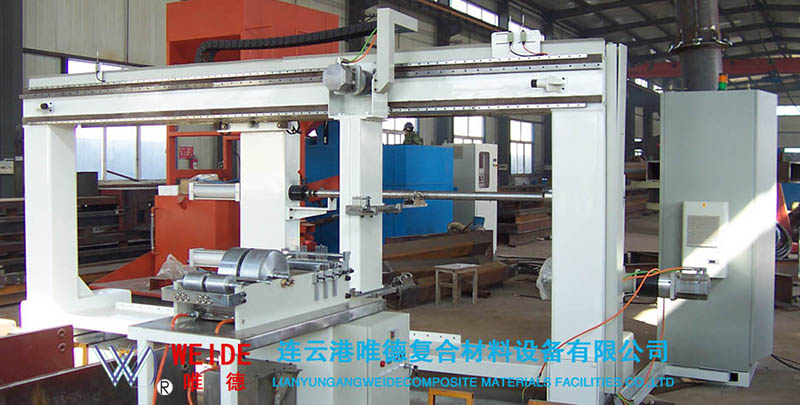

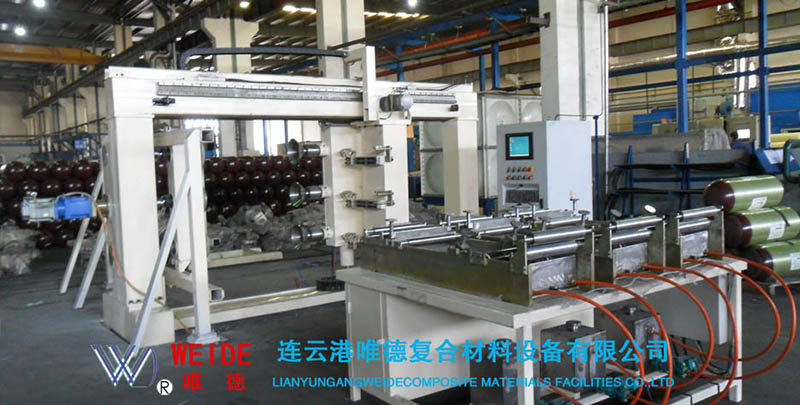

?   ФD1-ФD2*L四維X工位龍門式高精度纏繞機

    說明：訂貨時需說明D1（最小直徑）、D2（最大直徑）的范圍，X可以根據產品的最大直徑和長度確定，L≤6000mm

產品組成：該纏繞機主要組成部分是：纏繞機龍門式軌道、驅動床頭、尾架、纏繞小車、膠槽、導絲嘴翻轉、伸臂進給及紗架

適用范圍：

?   適用于直徑Ф10-1000mm，長度不長于6000mm玻璃鋼管道制作。

?   根據用戶的要求該設備可以滿足不飽和聚酯樹脂和環氧樹脂玻璃鋼管道的制作。

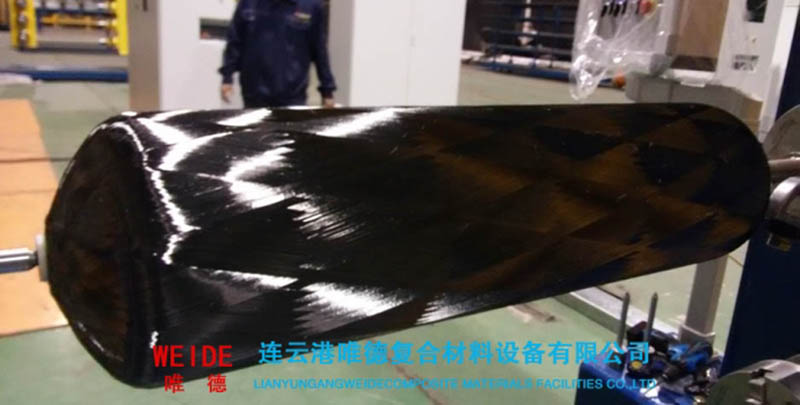

?   該設備可適用于纏繞不同纖維種類的管道：普通玻璃纖維、碳纖維、芳綸纖維及玄武巖纖維

主要參數及特點：

?   制品直徑：Ф10mm-Ф1000mm

    2、制品長度:不大于6000mm

3、纏繞角：≥0°≤89°

    4、抽紗速度：≤100m/min

5、主軸轉速：≤75rpm。

    6、小車速度：60m/min。

    7、控制方式：四軸聯動伺服+研華工控（臺灣產品）+PMAC2 LITE PCI(美國

    控制板)

    8、纏繞軟件：(半)球體、錐體、圓柱體、(半)橢球體組合體任意組合

    9、膠    槽：具有加熱功能可以滿足環氧樹脂產品的纏繞

    10、紗    架：用戶可以根據不同的產品要求任選從以下三個種類中任選

?  簡易張力紗架

?  機械張力紗架

?  電子張力紗架

    11、設備總功率：22KW±5KW
